les type des fusibles
Qu'est-ce qu'un fusible:
 |
| fusible symbole |
Fusible constituée d'un fil métallique faible résistance enfermé dans un matériau incombustible. Chaque fois un court-circuit, sur une connexion de charge de courant ou dépareillés se produit, alors le fil mince à l'intérieur du fusible fond en raison de la chaleur générée par le courant fort qui le traverse. Par conséquent, il coupe l'alimentation électrique du système connecté. En fonctionnement normal du circuit, le fil de fusible est seulement un composant de résistance très faible et ne affecte pas le fonctionnement normal du système reliée à l'alimentation électrique.
Il est toujours place :
-sur la polarité positive dans le
cas d’une alimentation continue ;(en général un deuxième fusible est installé
sur la polarité négative de façon à pouvoir isoler la batterie d accumulateur
de l’installation en cas de besoin).
-sur chaque phase dans le cas d’une
alimentation alternative. Le neutre ne
doit jamais être protégé ; en effet sur un réseau triphasé déséquilibre, la
coupure du neutre entrainerait :
*l’élévation du potentiel du
neutre coupe par rapport à la terre
*le déséquilibre des tensions
entre chaque phase et le neutre coupe (la phase la moins chargée serait suralimentée, la phase la plus chargée
sous-alimentée).cela serai très dangereux pour le matériel.
La protection par fusible set installée :
-dans tous les circuits de commande.
-dans tous les circuits de puissance
*lorsqu’ ils ne possèdent pas de moteur
*lorsqu’ ils possèdent
un moteur protégé par un relais de protection
En effet, un fusible n’est pas une protection sure contre
les surcharges de courte ou de longue durée et ne convient donc pas pour un moteur.
En triphasés un fusible fond par vieillissement, le moteur n’est
plus alimente que par deux phases, ce qui est très dangereux pour celui-ci.
Dans il faut ajoute un relais de phase pour le protégé en ca de manque de phase
Remarque :

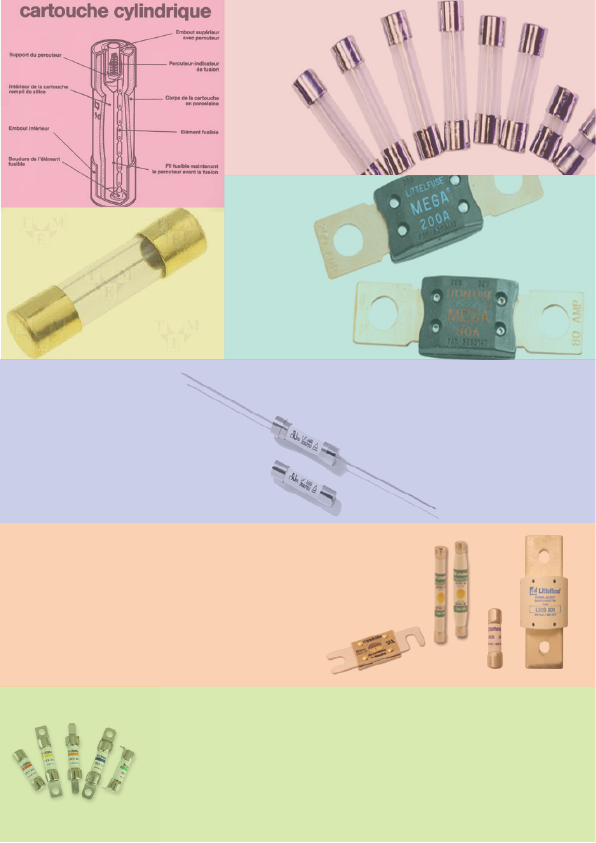

Il existe plusieurs types de fusible qui sont :
-les fusible g, g1, gf qui support jusqu’ a 1,1 fois le
courant nominal, indique par le constructeur.
Les fusibles gG et gL spécifient les fusibles nécessaires pour assurer la protection thermique de récepteur de type distribution électrique, circuits sans pointe de courant importante comme les résistances de chauffage.
Les fusibles gG et gL spécifient les fusibles nécessaires pour assurer la protection thermique de récepteur de type distribution électrique, circuits sans pointe de courant importante comme les résistances de chauffage.
-les fusible AD (accompagnement disjoncteur) qui support jusqu’à
a 2.7 fois le courant nominal indique par le constructeur.
-les fusible AM (accompagnement
moteur) qui support jusqu’à a 7 fois le courant nominal indique par le
constructeur.
Les fusibles Ur :
Le fusible ultra- rapide est employé pour la protection des semi-conducteurs (de manière que le fusible
protège le semi-conducteur et non l'inverse).
Le standard CEl 60127 prévoit quatre types de fusibles (FF, F, T, TT), chaque type étant défini suivant
le temps nécessaire pour couper dix fois le courant nominal :
FF (ultra-rapide), inférieur à 1 ms;
F (rapide= rapide, agile), de 1 à 10 ms;
T (retard = inerte, à grande inertie), de 10 à 100 ms ;
TT (ultra-retard), de 100 ms à 1 s
On
utilise toujours un fusible de haut pouvoir de coupure(HPC).Les fusibles Ur :
Le fusible ultra- rapide est employé pour la protection des semi-conducteurs (de manière que le fusible
protège le semi-conducteur et non l'inverse).
Le standard CEl 60127 prévoit quatre types de fusibles (FF, F, T, TT), chaque type étant défini suivant
le temps nécessaire pour couper dix fois le courant nominal :
FF (ultra-rapide), inférieur à 1 ms;
F (rapide= rapide, agile), de 1 à 10 ms;
T (retard = inerte, à grande inertie), de 10 à 100 ms ;
TT (ultra-retard), de 100 ms à 1 s
Pouvoir de coupure et ICC :
Le point de coupure du fusible doit être supérieur au courant de court-circuit au point où il est installé.
Pdc >lee
La coupure ne se produit qu'une seule fois, et demande une remise en conformité avant le
remplacement du fusible.
