La soudure oxyacétylénique

La soudure oxyacétylénique: Composant d un poste de soudage oxyacétylénique: Poste de soudage oxyacétylénique: ...

La soudure oxyacétylénique:

soudure oxygène acétylène

Composant d un poste de soudage oxyacétylénique:


Poste de soudage oxyacétylénique:

poste de soudure oxyacétylénique















Principales fonctions d'un poste de soudage oxyacétylénique:


le poste de soudage oxyacétylénique est utilisé pour:

-souder des pièces métallique de nature  identique  ou différente.


-recharger une pièce afin de reconstituer ses parties  usées ou rupturées .


- tremper superficiellement des  pièces en   acier a fin d augmenter leur dureté a la surface.


-décaper la surface du métal dans le but de débarrasser de la rouille et de la peinture qui la recouvrent


-chauffer des pièces  métallique  afin de favoriser leur mise en forme par emboutissage ou pliage.


-couper des pièces en acier a laide d un chalumeau oxycoupeur.


-déposer les écrous saisis par  la corrosion.


-Bouteilles d oxygène :



bouteilles d oxygène

Oxygène O2 gaz comburant

Ogive blanche : contenance : 2 , 7 , 10m' pression intérieure 150 bars Obtenu soit par : • Liquéfaction de noir à - 185° que l'on distille pour le séparer des autres gaz • Depuis l'eau par électrolyse • L'oxylithe est un composé chimique solide friable de couleur bleuté, qui se dissout au contact de l'eau en libérant de l'oxygène.

Sécurité  :

 ne pas graisser ni huiler les vannes , canalisations ou raccords d'oxygène . ne jamais aérer r intérieur d'une pièce ou d'un réservoir avec de l'oxygène. ( danger d'incendie ou d'explosion ) Ouvrir les vannes d' de tour pour les fermer plus vite en cas d'incendie


bouteilles d acétylène

-Bouteilles d acétylène :



Acétylène : C2  H2 gaz carburant

Obtention :
On utilise comme matière première le calcaire et le coke ou du charbon de bois. Dons un four à houle température (1700°C minimum) chauffé par un courant électrique passant dons le milieu réactionnel en fusion, il se produit du carbure de calcium. Placé dans des générateurs le carbure réagit avec Peau pour produire l'acétylène.

Sécurité :

 ne pas exposer les bouteilles à la chaleur ni ou soleil Utiliser les bouteilles debout liées ou inclinées ou moins à 30° par rapport à horizontal. Ouvrir les vannes S de tout pour les fermer plus vite en cas d'incendie


Un manodétendeur en soudage oxyacétylénique:


élément d'un manodétendeur:

un manodétendeur en soudage oxyacétylénique


un manodétendeur en soudage oxyacétylénique est un détendeur muni de deux manomètres:
un manomètre a haute pression et un manomètre a basse pression.  le première indique la pression de gaz a l intérieur de la bouteille et le deuxième le pression de travail,
c est a dire la pression qui régne entre la sortie du manodétendeur et le chalumeau


Clapet antiretour:



la clapet antiretour et dispositif de sécurité qui réduit les problème de retour des gaz ver les manodétendeur et les bouteilles

clapet anti retour manodétendeurclapet anti retourchalumeau


Clapet antiretour pare-flamme:

clapet antiretour pare-flamme est un dispositif de sécurité qui,en plus de réduire les risque de retour des gaz ,arrête le retour de flamme

Chalumeau soudeur(chalumeau oxycoupeur complet):

chalumeau soudeur , est un instrument destine a recevoir   les gaz et a les mélanger dans des proportion voulues a fin de produire une flamme dans les meilleurs conditions de sécurité.


Chalumeau soudeur

Boyaux et raccords:

boyaux sont des conduit flexibles qui amènent  le gaz des bouteilles au chalumeau .Ils sont étanches et résistent a la chaleur.

boyaux jumetés
raccords


Buse:

La buse véhicule le mélange de gaz jus qu a la flamme .elle est  vissée au corps du chalumeau  a l aide d écrou d accouplement.

buse

Les types de flamme pour le soudage oxyacétylénique flamme de  soudage oxyacétylénique


Flamme neutre ou normale :

C est la flamme normalement utilisée pour le soudage .le dard est de couleur blende brillant et de forme très nette en sortie de bus.


Flammes oxydante:


C est  une flamme avec excès d oxygène panache et le dard sont raccourcis. la flamme émet un sifflement.le panache est  plus lumineux.

Flamme carburante:

C est une flamme avec un excès d acétylène .le panache et le dard.


description de flamme oxyacétylénique neutre :



flamme oxyacétylénique neutre







réglage de flamme:


le réglage de la flamme  consiste a régler le débit des gaz.il  vous permet d obtenir 3 types de flamme.


flamme carburante :
figure 1.1  flamme carburante



dans le type de flamme de la image ,le mélange gazeux n est pas équilibré; il y a excès d acétylène ou pas assez d oxygéné .la flamme carburante ne convient pas au soudage de l acier.elle convient au soudage de l aluminium. sa température approximative est de 3146 °C. en continuant a ouvrir graduellement le robinet d'oxygène jusqu'au point ou l'holo disparaît complètement et   le dard devient presque  cylindrique  de couleur blanc bleuâtre.on obtient une flamme neutre ou normale,comme a figure 1.1


flammes oxydante:
figure 1.2  flammes oxydante

flammes oxydante,telle qu  elle est présente a la figure 1.2 ,résulte d un mélange  de gaz  non équilibré ;il y a excès d oxygène .Elle ne convient pas au soudage  de l acier doux.Sa température approximative est de 3420 °C.

flamme neutre ou normale:
figure 1.3  flamme neutre


la flamme neutre, telle quelle est présentée  a la figure suivant ,résulte d un mélange de gaz bien équilibré. c est une flamme qui  convient au soudage  de l acier doux .Sa température approximative est de 3229 °C.en continuant a ouvrir graduellement le robinet d oxygène ,jus qu au point  ou le dard devient pointu et court et la flamme bruyant, on obtient une flamme oxydante.comme celle de la figure 1.3

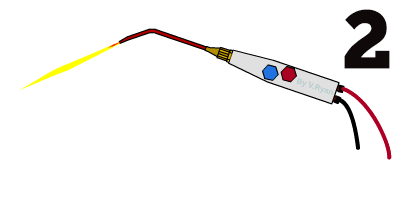

ALLUMAGE DU ACÉTYLÈNE / OXYGÈNE MÉLANGE:



MISE EN MARCHE:

enflammant l'Acétylène




L'acétylène a augmenté et l'oxygène activé lentement:

flamme oxyacétylénique
Acétylène a augmenté lentement et l'oxygène plus rapidement, pour produire une intense flamme localisée, capable de faire de soudage précis:




flamme oxyacétylénique neutre



ÉTEINDRE:

Désactiver l'oxygène en premier, suivie par l'acétylène

Remarque:

Si  vous étendre l'acétylène en premier  Vous entendrez le bruit d'une explosion

flamme oxyacétylénique neutre
